Máy ép gạch không nung QT8

Máy ép gạch không nung qt8

Liên hệ Còn hàng

Dây chuyền sản xuất gạch không nung QT8 sử dụng công nghệ rung biến tần, điều khiển tự động bằng PLC, truyền lực rung bằng trục Các Đăng . ÁP dụng công nghệ và thiết kế Đức, được sản xuất và giám sát dưới sự chỉ đạo của các kỹ sư Đức.
Với công suất đạt trên 16 triệu viên/ năm rất phù hợp cho các đơn vị đầu tư quy mô công nghiệp.

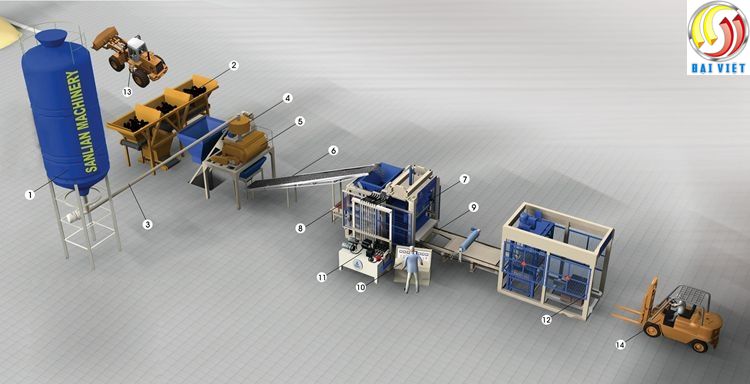

Sơ đồ công nghệ:

1. Silo                                               8. Hệ thống cấp palet

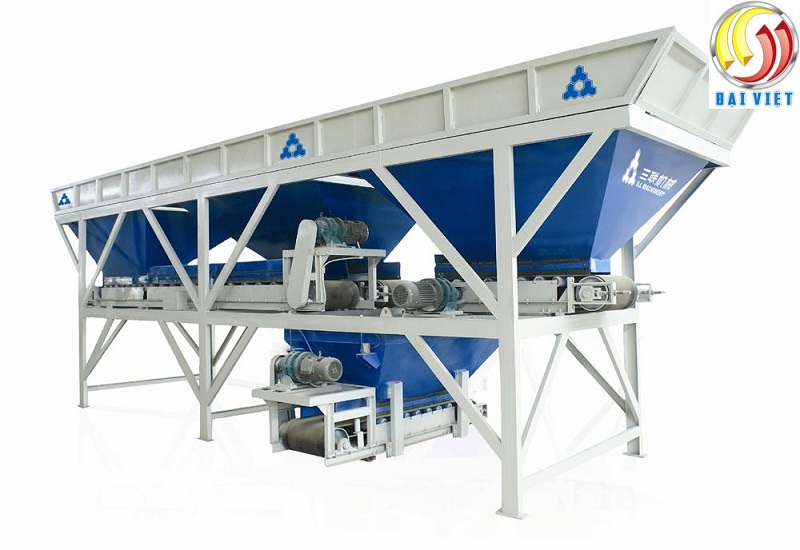

2. Phễu cấp liệu                               9. Băng tải thành phẩm ướt

3. Vít tải xi măng, tro bay                10. Hệ thống điều khiển PLC

4. Cân xi măng                                11. Hệ thống làm mát

5. Cối trộn chính                              12.Thang xếp thành phẩm

6. Băng tải                                       13. Xe xúc lật

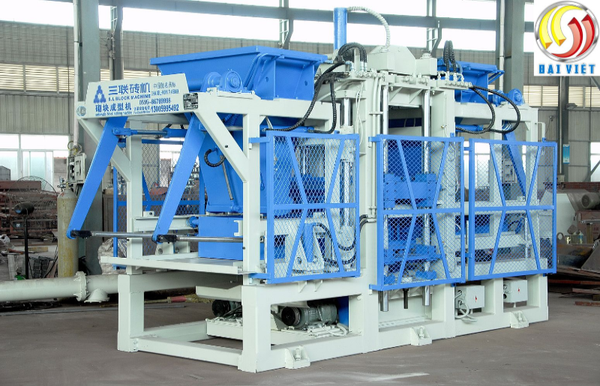

7. Máy chính rung ép                      14. Xe nâng.

Thông số kỹ thuật cơ bản.

Máy QT8-15 Block Making Machine

 Loại máy

 QT8-15

 Áp lực rung (KN)

 80

 Tần số rung  (HZ)

 0-50

 Tổng công suất (KW)

 41.58

 Phương pháp ép

 Rung và ép biến tần, tự động tiếp liệu

 Chế độ điều khiển

 Điều khiển tự động bằng PLC

 Chu kỳ sản xuất (S)

 15-20

 Kích thước khung (mm)

 8600×2100×3020

 Khối lượng máy chính (T)

 10.1

 Kích thước Pallet (mm)

 860×860×20

Sản lượng 1 mẻ

 210*100*60 đặc

 39 viên

 210*100*60 lỗ

 45 viên

 Sản lượng gạch QTC 210*100*60 đặc (viên )

 Theo ngày ( 8 tiếng )

 55,000 viên

 Theo năm ( 300 ngày )

 16,000,000 viên.


Tư vấn nhân công mặt bằng :

Tư vấn cụ thể thiết bị, mặt bằng, nhân công

Mặt bằng tiêu chuẩn

Số lượng nhân công

  Khu vực sản xuất: 800 m2

  Khu vực dỡ gạch ướt: 1000 m2

  Kho bãi lưu trữ vật liệu: 800 m2

  Kho lưu trữ gạch: > 2500 - 3000 m2.

  Tổng cộng: > 5000 m2



  Lái xúc lật cấp liệu : 1 người

  Buồng điều khiển máy : 2 người

  Lái xe nâng dỡ thành phẩm ướt: 1 người

  Dỡ gạch , bốc xếp và tưới nước thủy hóa : 4-5 người

  Vận chuyển, đóng gói : 1 người

  Lái xe nâng cấp palet : 1 người

  Tổng cộng: 10 - 12 người.

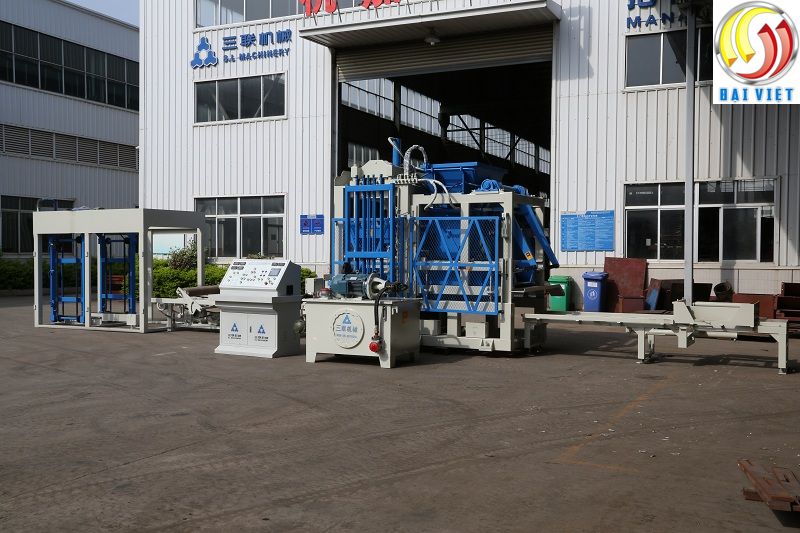

HÌNH ẢNH DÂY CHUYỀN VÀ NHÀ MÁY SẢN XUẤT GẠCH KHÔNG NUNG



Mọi chi tiết liên hệ với Đại Việt theo số 024.376.33333 để được tư vấn chi tiết hơn !
