Máy ép gạch không nung QT12

Máy ép gạch không nung qt12

Liên hệ Còn hàng

Dây chuyền sản xuất gạch không nung QT10 sử dụng công nghệ rung biến tần, điều khiển tự động bằng PLC, truyền lực rung bằng trục Các Đăng . ÁP dụng công nghệ và thiết kế Đức, được sản xuất và giám sát dưới sự chỉ đạo của các kỹ sư Đức.
Với công suất đạt trên 30 triệu viên/ năm rất phù hợp cho các đơn vị đầu tư quy mô công nghiệp.

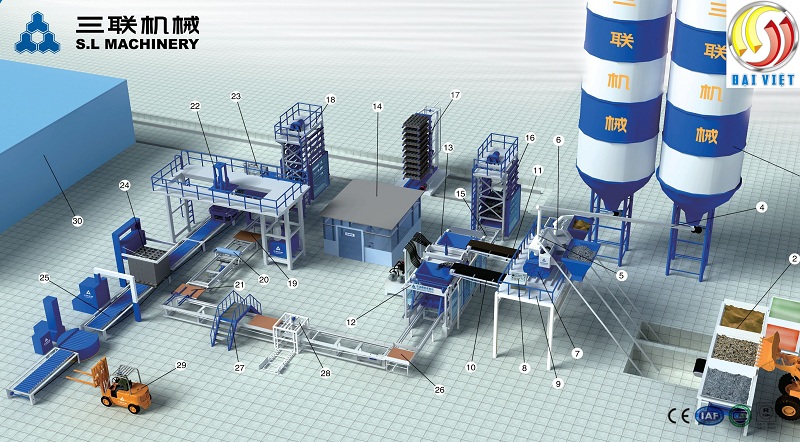

A. SƠ ĐỒ CÔNG NGHỆ HÌNH KHỐI DÂY CHUYỀN MÁY ÉP GẠCH BÊ TÔNG QFT12-15

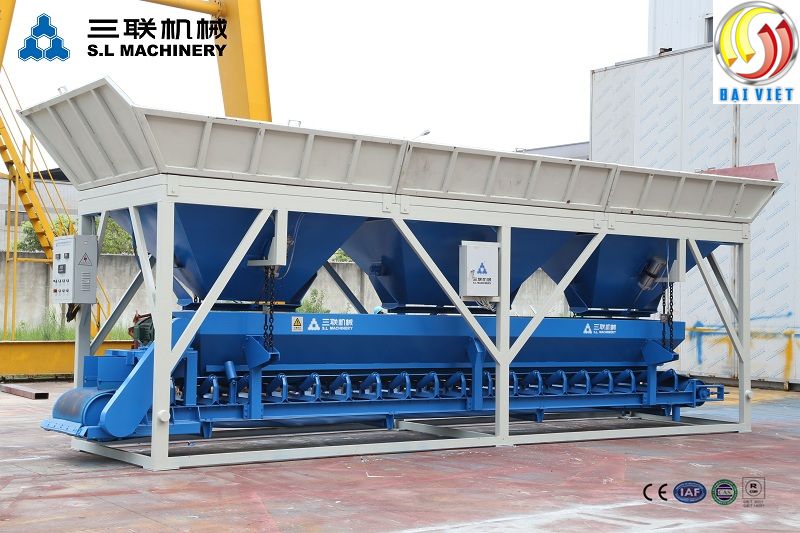

1. Phễu cấp liệu

17. Thang xuống tự động

2. Silo chứa xi măng

18. Băng tải gạch

3. Vít tải xoắn

19. Máy tách pallet

4. Máy trộn chính

20. Máy lật pallet

5. Phễu liệu màu

21. Thiết bị trả pallet

6. Silo chứa liệu màu

22. Cầu vượt công nghiệp

7. Vít tải vật liệu màu

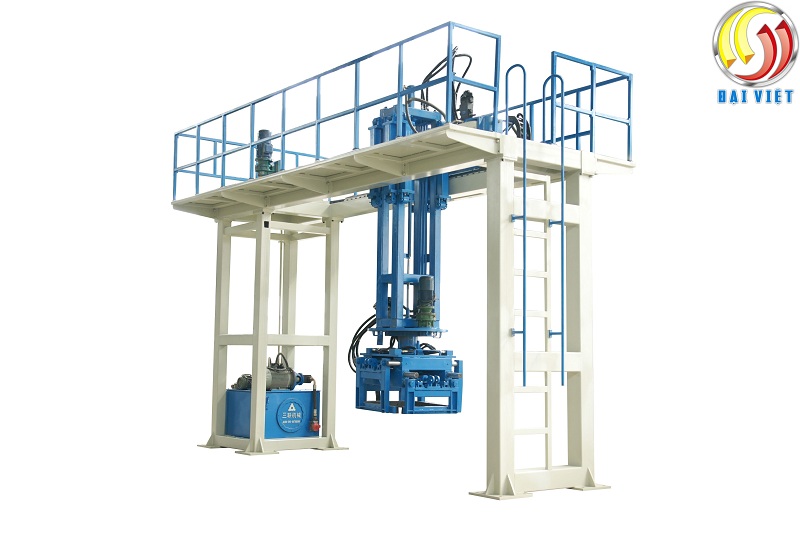

23. Robot gắp toạ độ

8. Máy trộn màu

24. Kho khay thành phẩm

9. Băng tải nguyên liệu chính

25. Băng tải giá gỗ

10. Băng tải nguyên liệu màu

26. Hệ thống điều khiển điện tử PLC

11. Cơ cấp cấp pllet

27. Máy đóng gói ngang

12. Máy ép chính

28. Máy đóng gói đứng

13. Máy xếp tự động

29. Máy bọc màng nilon

14. Máy làm sạch

30. Xe nâng

15. Thang lên tự động

31. Phòng dưỡng

16. Xe goong con




Thông số kỹ thuật cơ bản.

Máy QT12-15 Block Making Machine

 Loại máy

 QFT12 -15

 Áp lực rung (KN)

 100

 Tần số rung  (HZ)

 0-60

 Tổng công suất (KW)

 55.68

 Phương pháp ép

 Rung và ép biến tần, tự động tiếp liệu

 Chế độ điều khiển

 Điều khiển tự động bằng PLC

 Chu kỳ sản xuất (S)

 15-20

 Kích thước khung (mm)

 10100×2500×3020

 Khối lượng máy chính (T)

 14

 Kích thước Pallet (mm)

 1200×1200×30

 Sản lượng 1 mẻ

 210*100*60 đặc

 65 viên

 210*100*60 lỗ

 72 viên

 Sản lượng gạch QTC 210*100*60 đặc (viên )

 Theo ngày ( 8 tiếng )

 10 vạn

 Theo năm ( 300 ngày )

 30 triệu


Tư vấn nhân công mặt bằng :

Tư vấn cụ thể thiết bị, mặt bằng, nhân công

Mặt bằng tiêu chuẩn

Số lượng nhân công tiêu chuẩn

  Khu vực sản xuất: 800 m2

  Khu vực dỡ gạch ướt: 1000 m2

  Kho bãi lưu trữ vật liệu: 800 - 1000 m2

  Kho lưu trữ gạch: > 2000 - 3000 m2

  Tổng cộng: > 5000 m2



  Lái xúc lật cấp liệu : 1 người

  Buồng điều khiển máy : 2 người

  Lái xe nâng dỡ thành phẩm ướt: 1 người

  Dỡ gạch và tưới nước thủy hóa : 4-5 người

  Bảo an : 1 người

  Vận chuyển, đóng gói : 1 người

  Tổng cộng: 10-12 người.

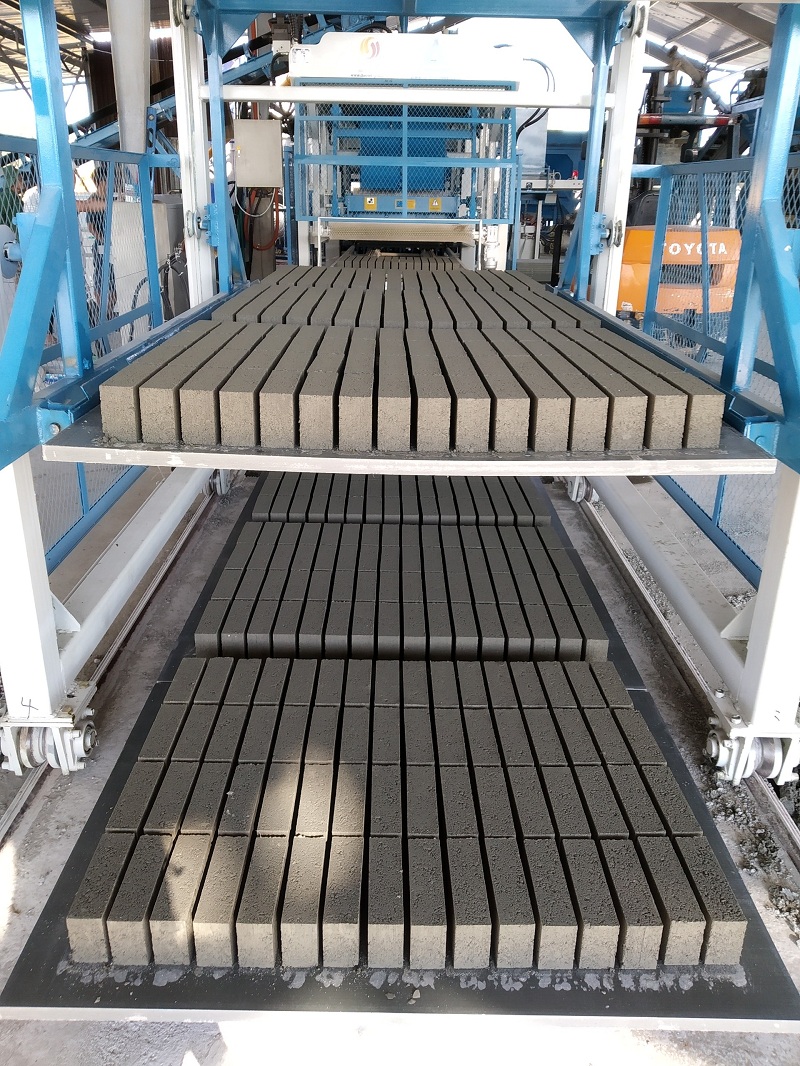

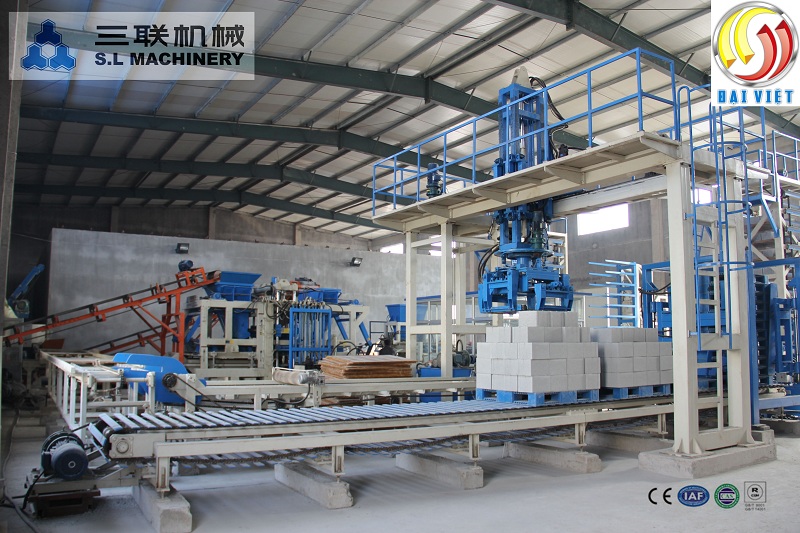

B. HÌNH ẢNH MÁY CHÍNH, NHÀ MÁY ÉP GẠCH BÊ TÔNG KHÔNG NUNG





Mọi chi tiết liên hệ với Đại Việt theo số 0822.38.2222 để được tư vấn chi tiết hơn !
