Hệ thống sấy cát khô 30 tấn/giờ

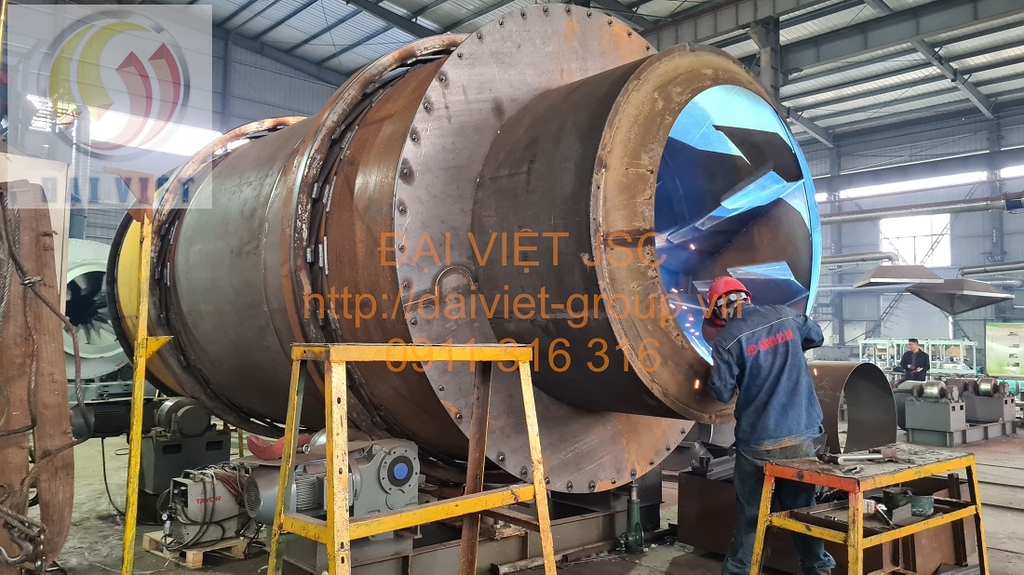

Hệ thống sấy cát sử dụng lò đốt đa phương thức (đốt than, gỗ, khí, điện, dầu....) và tang sấy 3 tầng giúp hệ thống tăng năng suất 20%, giảm chi phí 30% so với phương án sấy thông thường. Dưới đây là chi tiết hệ thống lò sấy công suất 30 tấn/h cho dây chuyền sản xuất vữa khô

Hệ thống sấy, sàng chuẩn bị nguyên cát công suất 30 tấn/h cho dây chuyền sản xuất vữa khô

Mục đích của việc sấy cát

Đây là một hệ thống quan trọng quyết định tới chất lượng của toàn bộ mẻ trộn, nếu nguyên liệu cát mà độ ẩm tồn dư không < 0,05% thì nguyên liệu cát không đạt để đưa vào hệ thống trộn được.

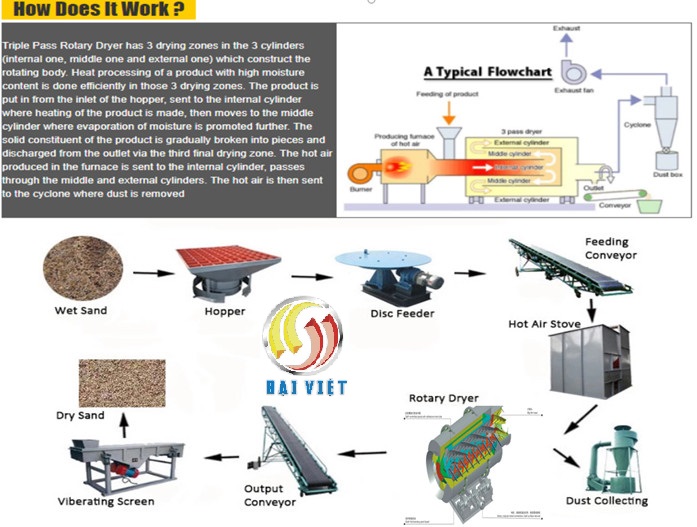

Chu trình hoạt động của hệ thống sấy cát, sàng cát

Đầu tiên nguyên liệu cát được cấp vào phễu chứa cát bằng xúc lật, sau đó được qua sàng rác để phân loại rác hoặc các hạt có kích thước lớn sau đó được băng tải đưa vào tang sấy, lò đốt ( có thể sử dụng than, mùn cưa, dăm gỗ…) sẽ cấp nhiệt phù hợp vào tang sấy. Nguyên liệu cát sau khi đi qua tang sấy sẽ được qua sàng phân loại kích thước hạt rồi chứa vào silo để phục vụ cho việc phối trộn các loại vữa xây, trát theo yêu cầu. Trong quá trình sấy cát sẽ phát thải bụi và được thu lại bằng Cyclone hoặc hệ thống thu bụi bằng túi lọc vải và trả về Silo thông qua băng tải.

Các thiết bị cơ bản trong hệ thống sấy, sàng cát công suất 30 tấn/h

Sàng lồng

Thông số kỹ thuật của sàng :

• Model: TD RS60
• Cỡ lưới: 40 mm (có thể thay đổi)
• Chiều dài: 4500 mm
• Công suất motor: 4 KW

Trọng lượng: 1.6 tấn

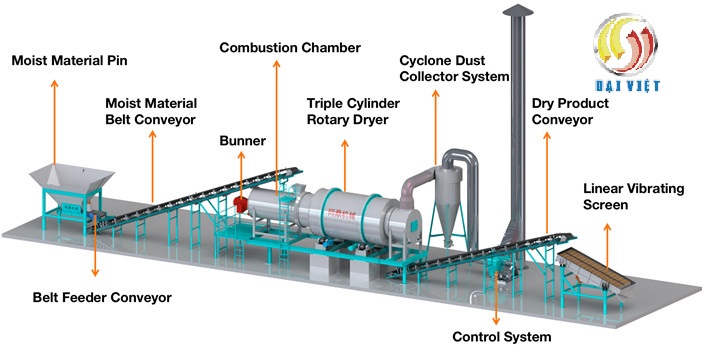

Các thiết bị của hệ thống sấy bao gồm:

Phễu chứa liệu ướt

Thông số kỹ thuật của phễu chứa liệu:

• Kích thước: 3900×2700×2600mm
• Thép dày: 3 mm
• Độ dày vách tăng cứng: 2.200m*4 2.100m*4
• Mô tơ rung: PUTA120/2-12/Motor：0.12KW*2
• Chân: 150*150*882 mm*4

Chức năng: Chứa cát ướt

Lò đốt sử dựng nguyên liệu đốt ( than, mùn cưa, dăm gỗ….)

Thông số kỹ thuật của lò đôt:

• Model: TD- GCC
• Kích thước: 2520*2224*3037mm
• Quạt gió: 5.5KW
• Chức năng: Cấp nhiệt sấy
• Phía trong có gạch chịu lửa

Lò đốt sử dựng nguyên liệu đốt ( than, mùn cưa, dăm gỗ….)

Thông số kỹ thuật của lò đôt:

• Model: TD- GCC
• Kích thước: 2520*2224*3037mm
• Quạt gió: 5.5KW
• Chức năng: Cấp nhiệt sấy
• Phía trong có gạch chịu lửa

Cyclon thu bụi

Thông số kỹ thuật của Cyclon

• Đường kính: 1400 mm
• Chiều cao: 5400 mm
• Chức năng: thu bụi hiệu quả
• Tách tạp chất như bụi cát và đất trong cát thành phẩm.

Sàng rung phân loại cát sau sấy

Thông số kỹ thuật của sàng rung:

• Model: ZX1540
• Kích thước: 3000*1100*1000mm
• Độ dày: 10 mm
• Có nắp che kín phía trên có bu lông có thể tháo rời.
• Công suất: 1.5KW*2
• Chức năng: Tách các hạt sau sấy cho lưới 5 mm.

Trên đây là một số thông tin thông tin cơ bản của hệ thống sấy và chuẩn bị nguyên liệu cát cho dây chuyền sản xuất vữa khô trộn sẵn.
