Dây chuyền nghiền cát nhân tạo

Dây chuyền nghiền cát nhân tạo

Liên hệ Còn hàng

Đặc điểm và ưu thế kỹ thuật của thiết bị máy tạo cát kiểu mới

Lượng xử lý lớn, năng suất cao
Tiêu hao của linh kiện chịu mài mòn thấp
Dạng hạt sản phẩm tốt cạnh tròn
Thiết bị thủy lực, dễ bảo dưỡng


A. TỔNG QUÁT

Cát nhân tạo, còn gọi là cát nghiền công nghiệp hiện được ứng dụng rộng rãi trong xây dựng, dần thay thế cát tự nhiên, và đáp ứng được các yêu cầu kỹ thuật khắt khe mà một số loại cát tự nhiên không thể đáp ứng được, như bê tông cấu kiện cường độ cao, bê tông chịu lực, bê tông asphalt cho đường cao tốc,…

Nguyên liệu: Sỏi sông, sỏi đồi, đá núi, phụ phẩm của quá trình khai thác khoáng sản (quặng sắt, quặng than, quặng vàng,…) hoặc phụ phẩm của quá trình nghiền đá xây dựng (đá mi bụi, mi sàng, đá 0-40 mm, đá bóc vỉa, phong hóa,…).

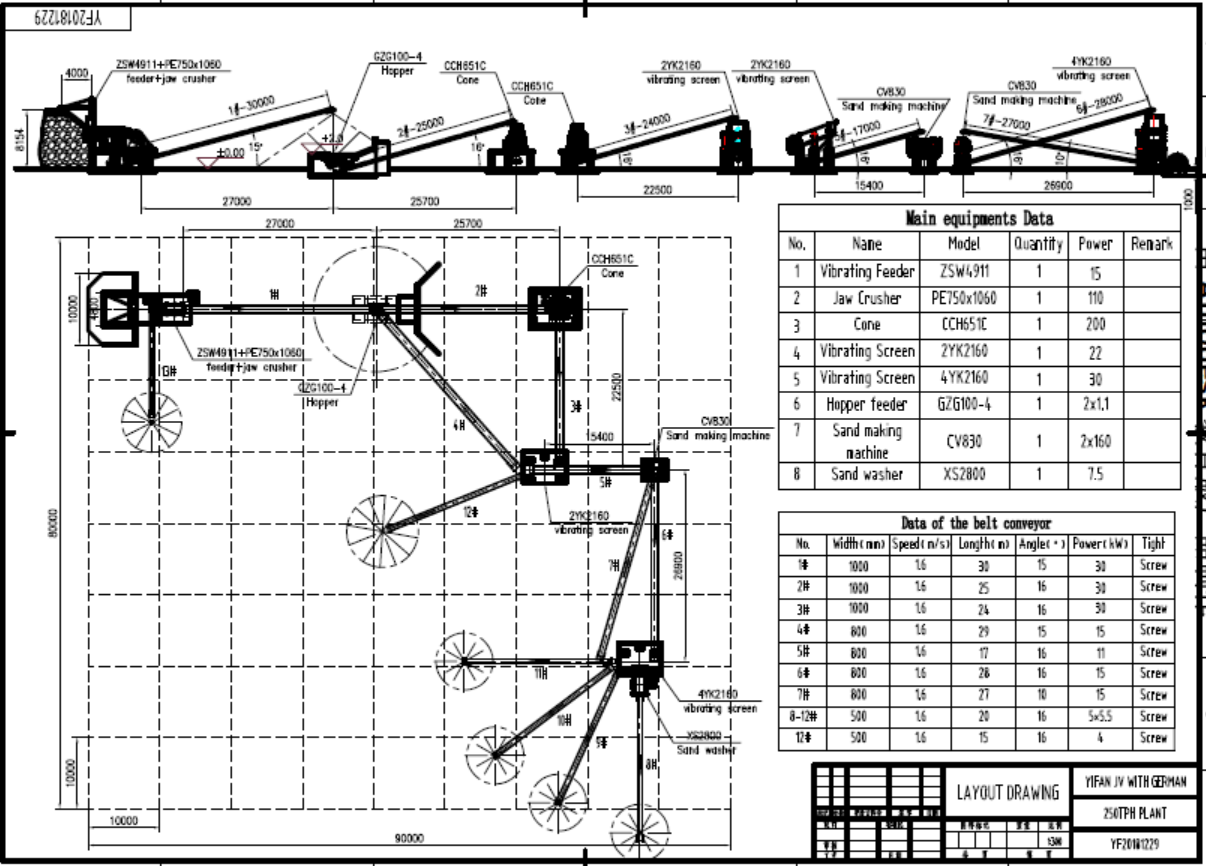

Sơ đồ bố trí thiết bị

Ứng dụng của máy làm cát chuyên dụng:

  • Sản xuất cát làm nguyên liệu cho bê tông xi măng như: bê tông thương phẩm, bê tông cấu kiện, bê tông chịu lực và các loại bê tông cao cấp khác, bê tông nhựa nóng asphalt, bê tông polymer cho rải đường cao tốc,…

  • Phục vụ trong các công trình thủy điện, thủy lợi, đường cao tốc, cầu, đập lớn…

  • Phục vụ trong các mỏ khai thác đá, giúp chế biến sâu và cân bằng tải cho các dây chuyền nghiền đá, giảm thiểu các phụ phẩm khó bán như đá 0 – 5 mm, đá 5 – 10 mm, đá 20 – 40 mm và các loại đá phong hóa, bóc vỉa của mỏ.

  • Phục vụ cho chỉnh hình đá để lấy các loại đá vo chỉnh hình cao cấp, lấy các sản phẩm phục vụ cho bê tông cấu kiện cường độ cao, giảm độ sụt và giảm tỷ lệ xi măng trong bê tông.

  • Nghiền tiền trạm trước các giai đoạn nghiền sau, như trong khai thác quặng, luyện kim hóa chất, xi măng, thạch anh, vật liệu mài,…

  • Tái chế các vật liệu phế thải trong xây dựng, xử lý cặn thép, phụ phẩm của chế biến quặng.

  • Sản xuất cát thạch anh, thủy tinh và các loại vật liệu có độ tinh khiết cao khác…

Giới thiệu:

  • Máy nghiền cát chuyên dụng trục đứng hệ CV được phát triển và sản xuất bởi YIFAN Machinery trên thiết kế công nghệ tiên tiến của Đức và đáp ứng các tiêu chuẩn quốc tế. Nó đóng một vai trò không thể thay thế trong làm cát và tất cả các loại quặng tinh. Ngoài ra, hệ thống bôi trơn dầu loãng có thể làm tăng tỷ lệ nghiền và năng lực sản xuất tốt nhất. Hiện nay đã thay thế hoàn toàn các dòng nghiền kiểu cũ để trở thành máy nghiền ưa chuộng nhất trong ngành sản xuất cát.

Nguyên lý làm việc máy nghiền cát thiết kế mới.

  • Máy tạo cát kiểu mới sêri CV áp dụng nguyên lý về tính nghiền và khối nứt vỡ nghiền tiên tiến, trực tiếp tạo động năng lớn và đủ cho vật liệu, và thông qua va đập để động năng thay đổi thành năng lượng nghiền.

  • Vật liệu chủ yếu vỡ ven theo mặt hoa văn, vân thớ, mặt khối nứt, hình dạng hạt tốt, hao mòn thấp. Máy này có thể thực hiện thay đổi hai loại nghiên lý làm việc là "đá đập đá" và "đá đập sắt", tức là va đập giữa các viên đá với nhau và va đập giữa các viên đá và thành chịu mài mòn của máy nghiền, làm cho viên đá có hình khối, giảm thiểu thoi dẹt, vân thớ, nứt âm của thành phẩm, hiệu ứng mài mòn vật tư tiêu là thấp nhất.

Chất lượng, tính năng ưu việt tuổi thọ sử dụng lâu dài.

  • Có thể thực hiện cả nghiền thô và nghiền tinh

  • Hình dạng của sản phẩm cuối cùng khá tròn, giảm bớt các hạt dài hạt dẹt, tránh được sự co ngót, sụt khi đổ bê tông, đạt yêu cầu cao nhất cho các loại bê tông cấu kiện. Tốc độ rotor cao, hiệu suất nghiền cao, tỷ lệ nghiền lớn và công suất lớn hơn.

  • Thiết kế vượt trội và giảm thiểu tối đa lực cản thông qua của vật liệu, tăng từ 30-60% hiệu suất so với máy nghiền xung kích kiểu cũ.

  • Cấu trúc đơn giản, dễ lắp đặt, bảo dưỡng thuận tiện và chi phí vận hành thấp

  • Dầu nhẹ được sử dụng cho hệ thống tuần hoàn bôi trơn, đảm bảo máy luôn mát dưới 60oC

  • Lắp đặt toàn bộ hệ thống bảo vệ tự động hoá mới, hệ thống cảnh báo chấn động, dầu lọc máy, hệ thống báo động nhiệt độ ổ đỡ...

  • Sử dụng thép chống mài mòn, tuổi thọ được nâng cao 40%, giảm giá thành vận hành xuống 40% so với các hệ máy khác.

Hệ thống điện, ổ đỡ và động cơ dẫn động được sản xuất bởi các hãng CHNT, ZWZ, SIEMENS danh tiếng.

B. MỘT SỐ MODEL VÀ NĂNG SUẤT MÁY

Model

 Tốc độ Rotor  (r/min)

 Kích thước cấp liệu lớn nhất  (mm)

Công suất
 (Hàm lượng qua tâm)

Motor (kw)

Kích thước (mm)

Trọng lượng (Trừ motor)
(kg)

CV826L

1881-2499

35

60-102

90-176

110

3600*1969*2200

7055

CV826M

70-126

108-211

132

CV826H

96-150

124-255

160

CV830L

1630-2166

40

109-153

145-260

180

4600*2150*2482

10000

CV830M

135-200

175-340

220

CV830H

160-243

211-410

264

CV833L

1455-1934

55

165-248

215-415

264

5500*2563*3178

14020

CV833M

192-286

258-532

320

CV833H

238-350

325-585

400

CV843L

1132-1504

60

230-346

309-577

400

5850*2740*3031

21040

CV843M

246-373

335-630

440

CV843H

281-405

366-683

500

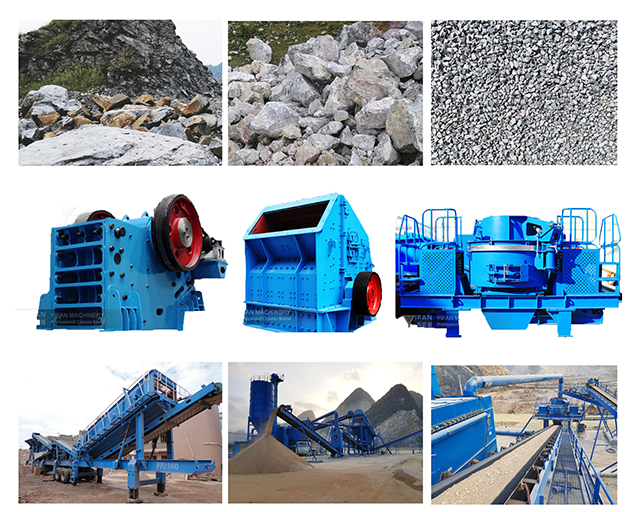

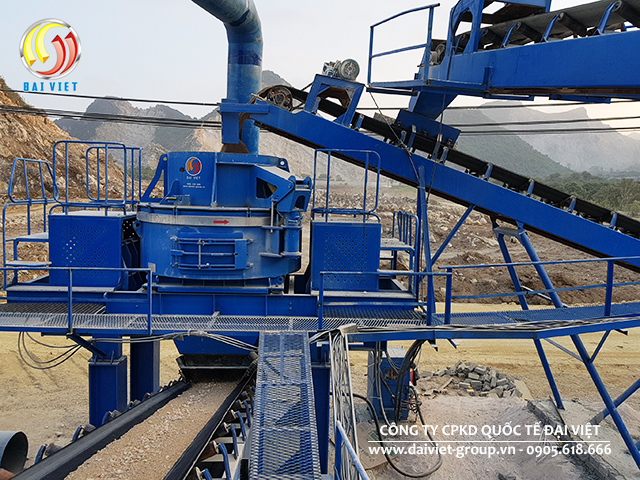

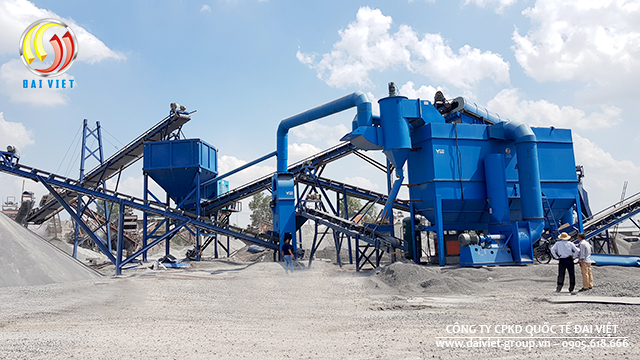

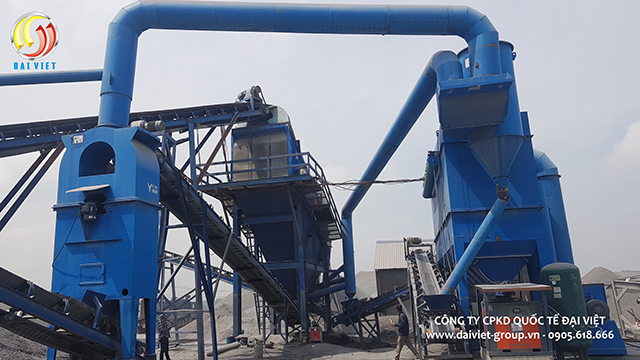

C. MỘT SỐ HÌNH ẢNH VỀ THIẾT BỊ
